行業(yè)新聞
精細抗滑表面處治技術(shù)（精表處）
一、產(chǎn)品簡介
精細抗滑表面處治技術(shù)簡稱精表處是一種通過專用的同步碎石封層設備，將高性能粘結(jié)料和玄武巖細集料同步灑布到原路面而形成的一個薄層結(jié)構(gòu)。具有抗磨耗、增加路面摩擦系數(shù)等作用，以顯著提高瀝青路面防水性、抗滑性以及改善路面外觀的路面養(yǎng)護技術(shù)。
二、適用范圍
精細抗滑表面處治技術(shù)適用于以下路面處理：
（1）、新建瀝青路面構(gòu)造深度過大、滲水系數(shù)不合格、以及表層瀝青混凝土松散掉粒的病害處理。
（2）、需要進行預防性養(yǎng)護的瀝青路面出現(xiàn)細微裂縫，表層瀝青老化剝落表面顏色不均勻、瀝青混凝土掉粒的瀝青路面。
（3）、美化路面外觀，局部銑刨攤鋪后新舊路面顏色外觀不一致的處理。
三、技術(shù)特點
1、精細抗滑表面處治技術(shù)的優(yōu)勢在于粘結(jié)材料的高性能、具有粘附力強、快速成型的特點，耐候性好、殘留物的低溫性能和高溫性能優(yōu)異。
2、采取了有利于降低噪聲的單一粒徑較小碎石，可明顯降低行車胎噪，行車更加舒適。
3、高性能膠結(jié)料具有彌補縫隙、防止路面滲水。
4、磨光值、壓碎值較高的玄武巖礦料在路面表層直接充當磨耗層，達到保護下承層和改善路面抗滑性能的效果。
6、由于施工工藝復雜、材料價格昂貴路面造價比微表處高，但可對路面提供更長久的保護，降低大修費用，性價比較高。
四、原材料的選擇及指標
1、粘結(jié)材料的技術(shù)要求
試驗項目 | 單位 | 技術(shù)要求 | 試驗方法 | ||
破乳速度 | — | 快裂或中裂 | T 0658 | ||
粒子電荷 | — | 陽離子（+） | T 0653 | ||
篩上剩余量（1.18mm），不大于 | % | 0.1 | T 0652 | ||
黏度 | 恩格拉黏度T25 | — | 1-10 | T 0622 | |
瀝青標準黏度C25.3 | S | 8-25 | T 0621 | ||
蒸發(fā)殘留物 | 含量，不小于 | % | 60 | T 0651 | |
針入度（100g,25℃，5s） | 0.1mm | 40-120 | T 0604 | ||
軟化點TR&B ，不小于 | ℃ | 55 | T 0606 | ||
延度（5℃），不小于 | cm | 50 | T 0605 | ||
溶解度（三氯乙烯），不小于 | % | 97.5 | T 0621 | ||
與集料的黏附性，不小于 | — | 2/3 | T 0654 | ||
儲存穩(wěn)定性 | 1d，不大于 | % | 1 | T 0655 | |
5d，不大于 | % | 5 | T 0655 | ||
2、集料的技術(shù)要求
2.1精表處的集料應采用整形過的近似立方體、潔凈、干燥、無風化、無雜質(zhì)的單一粒徑石料。
2.2宜采用玄武巖、輝綠巖等較硬的石料。
2.3集料粒徑宜為3mm、5mm、8mm的碎石。
技術(shù)要求如下：
試驗項目 | 高速公路及一級公路 | 其他等級公路 | 試驗方法 | |
石料壓碎值（%），不大于 | 24 | 26 | T 0316 | |
洛杉磯磨耗損失（%），不大于 | 28 | 30 | T 0317 | |
表現(xiàn)相對密度（g/cm3），不小于 | 2.60 | 2.50 | T 0304 | |
吸水率（%），不大于 | 2.0 | 2.0 | T 0304 | |
堅固性（%），不大于 | 12 | 12 | T 0304 | |
針片狀顆粒含量（%） | 其中粒徑大于9.5mm，不大于 | 12 | 15 | T0312 |
其中粒徑小于9.5mm，不大于 | 18 | 20 | ||
黏附性，不小于 | 4 | 4 | T 0616 | |
磨光值 | 42 | 40 | T 0321 | |
水洗法<0.075mm顆粒含量（%），不大于 | 1 | 1 | T 0310 | |
軟石含量（%），不大于 | 3 | 5 | T 0320 | |
注:1.堅固性試驗可根據(jù)需要進行。
2.對S14規(guī)格的粗集料，針片狀顆粒含量不予要求。
3、增強霧封層材料的技術(shù)要求
霧封層粘結(jié)材料采用聚合物改性乳化瀝青，可以采用PCR型號的乳化瀝青進行稀釋，具體技術(shù)指標要求如下：
檢驗項目 | 技術(shù)要求 | 試驗方法 | |
篩上剩余量（%），不小于 | 原液 | 0.3 | T 0658 |
1：1水稀釋 | 0.3 | T 0658 | |
電荷 | 陽離子、陰離子 | T 0653 | |
破乳速度 | 中裂或快裂 | T 0652 | |
黏度 | 道路標準黏度C25,3 (S) | 12～60 | T 0622 |
恩格拉黏度E25 | 3～30 | T 0622 | |
蒸發(fā)殘留物含量（%） | 35～50 | T 0651 | |
蒸發(fā)殘留物性質(zhì) | 針入度（25℃）（0.1mm） | 30～100 | T 0604 |
延度（cm），不小于 | 20 | T 0606 | |
軟化點（℃），不小于 | 50 | T 0605 | |
溶解度（三氯乙烯）（%），不小于 | 97.5 | T 0607 | |
儲存穩(wěn)定性 | 1d(%)，不大于 | 1 | T 0655 |
5d(%)，不大于 | 5 | ||
與粗集料的黏附性，裹腹面積，不小于 | 2/3 | T 0654 | |

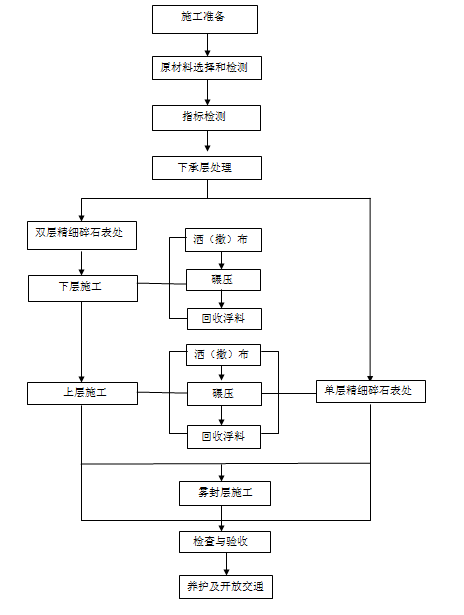

四、施工流程：

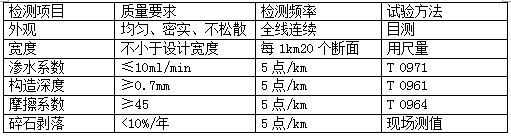

五、驗收

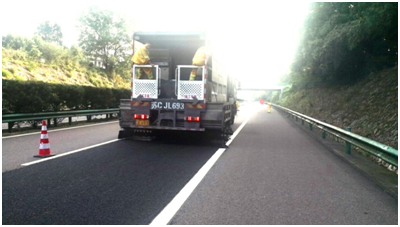

工程推薦：精表處工程施工。
返回頂部
掃一掃 關(guān)注我們
